POE Fertigung

Wo jede
Platine
korrekt gefertigt wird.

Ein voll ausgestattetes PCB- und PCBA-Fertigungszentrum in Shenzhen — für Kunden aus Medizin, Industrie, IoT und Telekommunikation weltweit.

20+Jahre im PCB-Bereich
1M+Gefertigte Platinen
1–40LLagenzahl
24 Std.Prototypen-Durchlaufzeit
ISO9001 · 13485 · 14001
99,9 %Qualitätsrate
Fertigungsprozess

PCB-Fertigungsprozess

Klicken Sie auf einen Schritt, um Anlage und Prozessdetails zu sehen. Jede Leiterplatte durchläuft die vollständige Abfolge, bevor sie unser Werk verlässt.

01Material
02Innenlagen-Belichtung
03Innenlagen-Trockenfilmbelichtung
04Innenlagen-Ätzen
05Innenlagen-AOI
06Chemische Ätzlinie
07Laminierung Lagenaufbau
08Bohren
09Folienablage
10PTH
11Außenlagen-Trockenfilmbelichtung
12Kupferbeschichtung (PTH)
13Außenlagen-Ätzen
14Außenlagen-AOI
15Röntgen der Innenlagen
16Lötstoppmaske
17Bestückungsdruck
18CNC-Kontur
19Flying-Probe-Test
20FQC Automatisch
21Automatischer E-Test
22E-Test & Flying Probe
23Vakuumverpackung

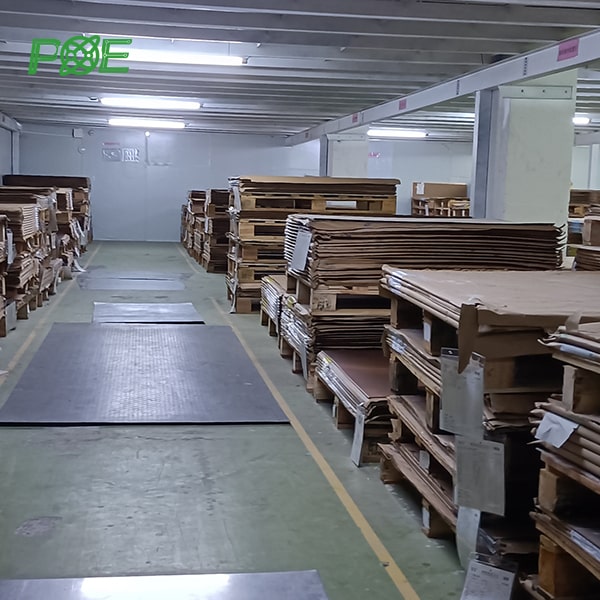

Material
Schritt 01
Material

Vorbereitung und präzises Zuschneiden von Premium-FR4-Substrat. Die Materialauswahl ist die Grundlage jeder hochwertigen PCB — wir beziehen ausschließlich zertifizierte Laminate nach IPC-Standards.

PCB-Leistungen

Was wir fertigen

Leiterplattenfertigung
Kernleistung
Leiterplattenfertigung

Mehrlagenleiterplattenfertigung mit 1 bis 40 Lagen, unterstützt Standard-FR4, Hochfrequenz-Rogers, Polyimid und Spezialsubstrate. Vom Einzelprototyp bis zur Serienfertigung.

Fertigungsspektrum ansehen →

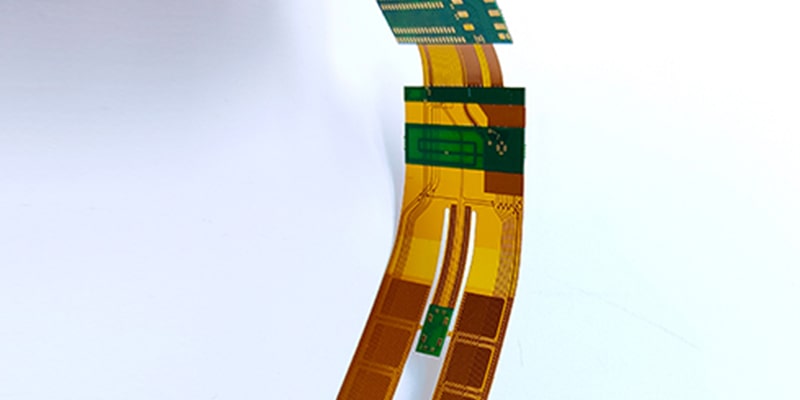

Starrflex-Leiterplatte
Fortgeschritten
Starrflex-Leiterplatte

HDI- und Starrflex-Leiterplattenlösungen für platzbeschränkte Anwendungen. Blind- und Buried-Vias, Via-in-Pad und Laserbohren.

Fertigungsspektrum ansehen →

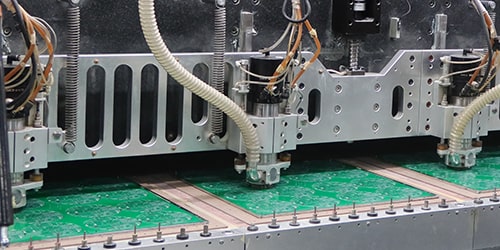

PCB-Prototyp
Schnelle Durchlaufzeit
Prototyping & Eilfertigung

PCB-Prototypen ab 24 Stunden, Mindestbestellmenge 1 Stück. DFM-Prüfung bei jeder Bestellung inklusive. Ideal zur technischen Validierung vor Serienaufträgen.

Fertigungsspektrum ansehen →

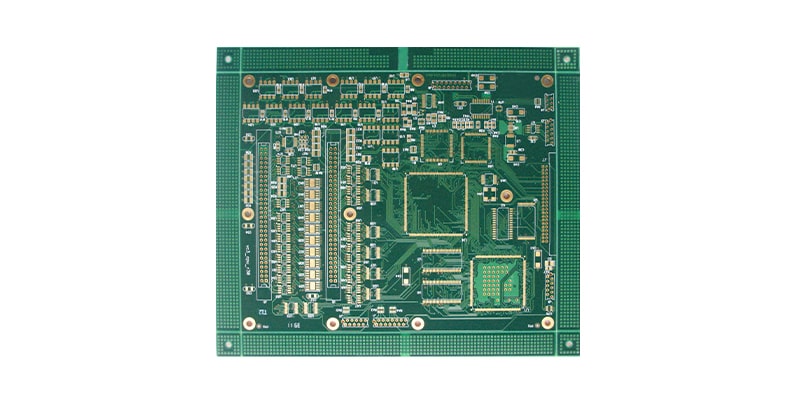

HDI-Leiterplatte
Hohe Dichte
HDI-Leiterplatte

HDI-Leiterplattenfertigung mit Microvias, Stacked-Vias und Feinleiterbahnen für kompakte, leistungsstarke Designs.

Fertigungsspektrum ansehen →

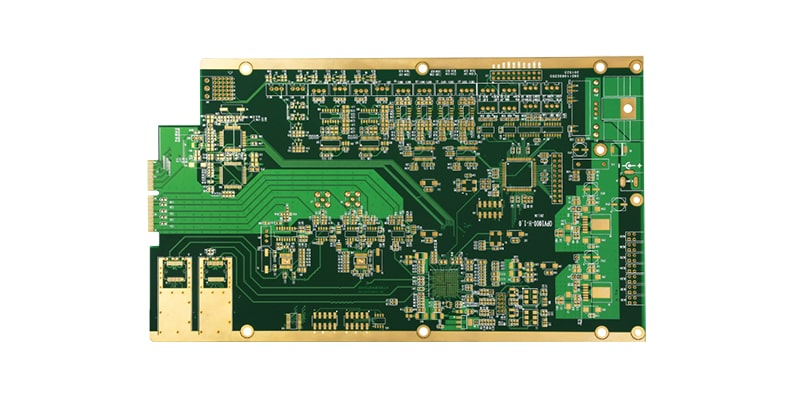

Mehrlagenleiterplatte
Mehrlagen
Mehrlagenleiterplatte

PCB-Fertigung mit 4 bis 32 Lagen mit kontrollierter Impedanz, enger Registerhaltung und gleichmäßiger Dielektrikumdicke über alle Lagen.

Fertigungsspektrum ansehen →

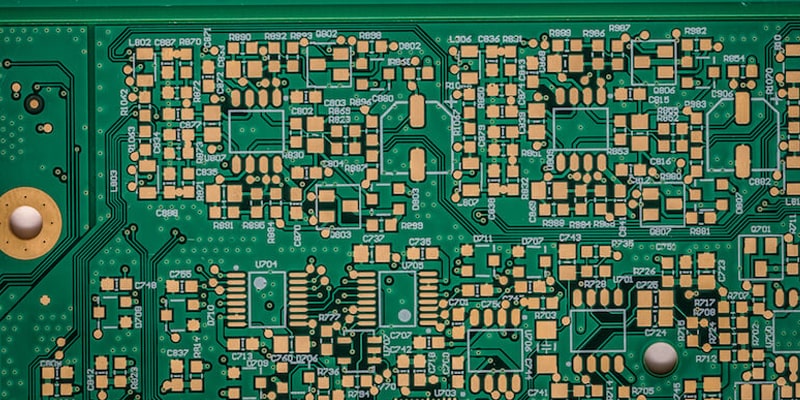

Impedanzkontrolle
Signalintegrität
Impedanzkontrolle

Impedanzkontrollierte Leiterplatten für Hochgeschwindigkeits-Digital-, HF- und Mikrowellenanwendungen. Jede impedanzkritische Platine wird vor dem Versand geprüft und zertifiziert.

Fertigungsspektrum ansehen →

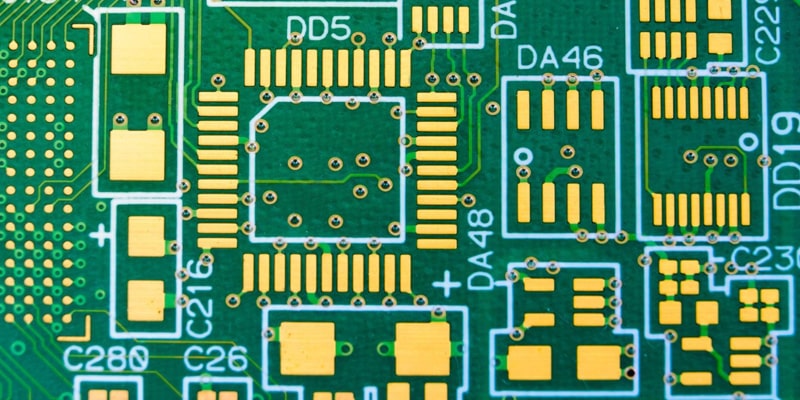

Oberflächenfinish
Oberflächenbehandlung
Oberflächenfinish

HASL, ENIG, Immersionszinn, Immersionssilber, OSP, Hard Gold und Soft Gold. Wir empfehlen die passende Oberfläche für Ihre Anwendung und Zuverlässigkeitsanforderungen.

PCB-Test
Qualitätssicherung
PCB-Test

Elektrische Prüfung, AOI, Röntgenprüfung und Flying-Probe-Test. Jede Platine wird gegen die Spezifikation geprüft, bevor sie unser Werk verlässt.

Qualität ansehen →

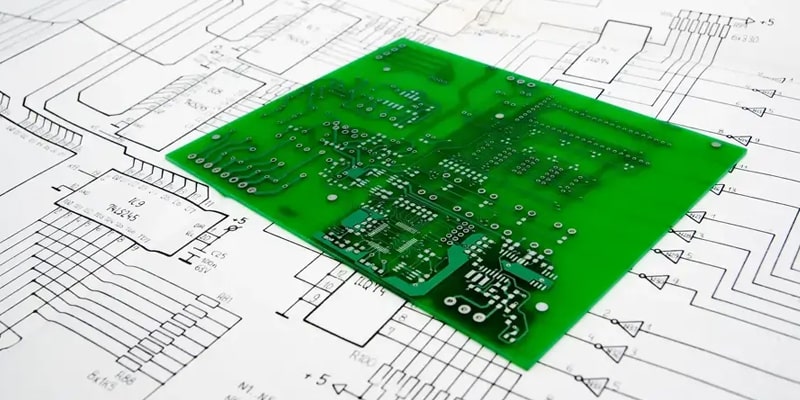

Design-Unterstützung
Engineering
Design-Unterstützung

DFM-Analyse und PCB-Layout-Optimierung bei jeder Bestellung. Unsere Ingenieure prüfen Ihre Daten vor der Fertigung und melden alle Probleme, die Ausbeute oder Zuverlässigkeit beeinträchtigen könnten.

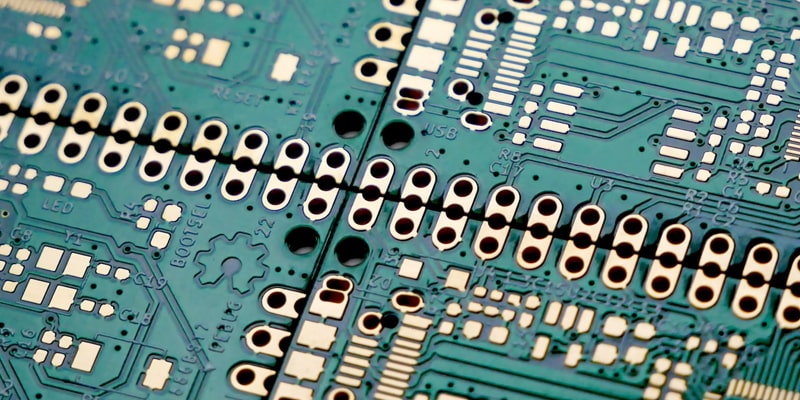

Kupfergefülltes Via-in-Pad
Fortschrittliche Technologie
Kupfergefülltes Via-in-Pad

Via-in-Pad- und Via-Fülltechnologie für hochdichte Designs. Harzgefüllte und kupferverkappte Vias für BGA- und Fine-Pitch-Bestückung.

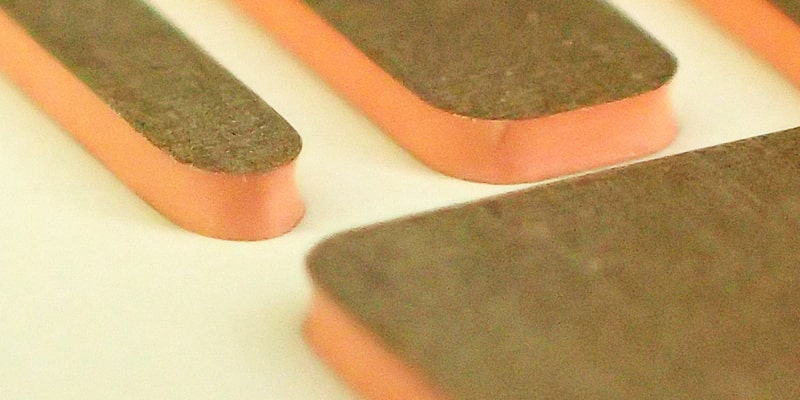

Dickkupfer-Leiterplatte
Leistungselektronik
Dickkupfer-Leiterplatte

Dickkupfer-Leiterplatten von 3,5 oz bis 10 oz für Stromversorgung, Automotive und Industrie mit hohem Strombedarf und Thermomanagement.

Warum POE

Auf Normen gebaut.
Auf Ergebnisse ausgerichtet.

01
Komplettfertigung aus einer Hand

PCB-Fertigung, Bauteilbeschaffung, PCBA und Prüfung unter einem Dach. Kein Koordinationsaufwand, keine Übergabeverzögerungen.

02
BOM-Angebot binnen 24 Stunden

35 spezialisierte Ingenieure für die Bauteilbeschaffung. Wettbewerbsfähige Preise durch über 10 Jahre Distributorenbeziehungen in China und international.

03
Mehrstufige Prüfung

AOI, Röntgen, Flying Probe und elektrische Prüfung in jeder kritischen Phase. 99,9 % Qualitätsrate über alle Fertigungsläufe.

04
Branchenspezialisierung

Fundierte Erfahrung in Medizintechnik, 5G, Robotik, IoT und Stromversorgung — Branchen, in denen Präzision nicht verhandelbar ist.

Besuchen Sie uns

Werkstandort

3. Etage, Jingyuan Industrial Park
Tangtou Avenue Nr. 56
Shiyan Town, Bezirk Bao'an
Shenzhen, China
